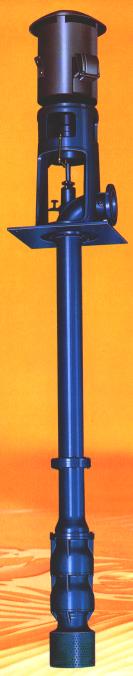

豎軸多段透平泵
 |
特性： | |||
| • | 效率高：節省運轉成本。 | |||
| • | 佔地小：泵本身沉入水中，僅出水座設置於基地上且馬達裝於出水座上，比橫軸泵佔較小面積。 | |||
| • | 吸入揚程不受限制：泵本身沉入水中，可不必如橫軸式泵受至於吸入揚程。 | |||
| • | 軸馬力變化小：泵採可加段式，在操作範圍內之軸馬力變化小。 | |||
| • | 操作簡易：啟動時不必灌水，可免除因底閥漏水造成泵浦空轉及時常灌水之困擾。 | |||
| • | 保養容易：泵設防逆裝置，減少因操作錯誤或水鎚作用泵逆轉造成機件之損壞。 | |||
| • | 用途廣： | |||
| 給水用：深井吸取、輸送、加壓、水處理、原水輸送。 | ||||
| 建築用：高樓給水、空調、消防。 | ||||
| 化工用：各種製程。 | ||||
| 農業用：灌溉、排水、噴灑。 | ||||
| • | 規格全：標準型VT，計 14 機種，口徑 2 ～ 12”。 | |||
| 結構： | |||
| • | 吸入鍾口：依流力原理設計為鍾型 ，提昇泵吸取性。 | ||
| • | 泵殼(含導葉)：泵殼與導葉一體成型， 提昇水力效率。 | ||
| • | 葉輪：密閉式一體鑄造成型，經精密加工及動力平衡，與泵殼接合處並嵌有磨損環。 | ||
| 泵軸：標準材質為AISI410精密加工。 | |||
| • | 連接軸： | ||
| (1) | 自潤式，使用中碳鋼。 | ||
| (2) | 雙套管式，使用中碳鋼外裝有保護管保護車軸。 | ||
| • | 揚水管：使用碳鋼管標準長度每節不超過2M，兩端以法蘭式接口連接內殼軸承架並裝設耐磨橡膠軸承或銅軸承。 | ||
| • | 出水座：依流力設計彎頭之摩擦損失最小。 | ||
| • | 潤滑： | ||
| (1) | 自潤式：以泵轉輸送之水潤滑軸承。 | ||
| (2) | 雙套管式：(輸送原水及污水) | ||
| Ａ | 壓力清水潤滑：自出水座填料函處注入清水。 | ||
| Ｂ | 清油潤滑：設於出水座注入清油潤滑管中銅軸承。 | ||
| • | 泵向下推力之負荷： | ||
| (1) | 使用可撓性聯軸器自泵本身止推軸承負荷。 | ||
| (2) | 使用剛性聯軸器由馬達止推軸承負荷。 | ||
 |
 |
